場效應管（Field-Effect Transistor，F(xiàn)ET）是現代電子線路，特別是線性電路部分中的關鍵有源器件。與雙極型晶體管（BJT）不同，場效應管利用電場效應來控制導電溝道的形成與載流子流動，是一種電壓控制型器件。它在放大電路、開關電路、阻抗匹配及模擬集成電路中扮演著不可替代的角色。

一、場效應管的基本結構與工作原理

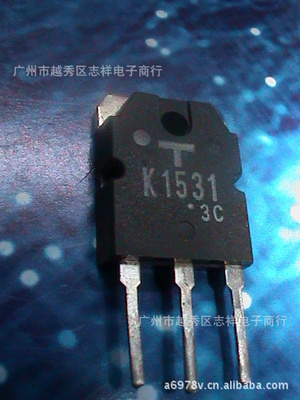

場效應管的核心結構通常由源極（Source）、漏極（Drain）和柵極（Gate）三個電極構成，其導電通道可以是N型或P型半導體。根據結構和工作原理的不同，主要分為兩大類：

1. 結型場效應管（JFET）：通過反向偏置的PN結所產生的耗盡層寬度變化來控制溝道的導電能力。其柵極與溝道之間形成一個PN結，工作時需保持反向偏置。
2. 絕緣柵型場效應管（MOSFET）：柵極與半導體溝道之間由一層極薄的絕緣層（通常是二氧化硅）隔開。通過柵極電壓的變化，在絕緣層下方的半導體表面感應出導電溝道（或改變耗盡層狀態），從而控制漏極電流。MOSFET又可細分為增強型和耗盡型。

無論是哪種類型，其基本工作原理都是：柵源電壓（VGS）控制漏極電流（ID），實現了電壓對電流的控制，輸入阻抗極高，柵極幾乎不取電流。

二、場效應管的特性曲線與主要參數

理解場效應管的工作特性，關鍵在于掌握其輸出特性曲線（ID - VDS關系）和轉移特性曲線（ID - VGS關系）。

• 輸出特性：展示了在固定柵源電壓VGS下，漏極電流ID隨漏源電壓VDS變化的關系。曲線通常分為三個區域：可變電阻區（歐姆區）、飽和區（恒流區或放大區）和擊穿區。線性放大電路主要工作于飽和區，此時ID基本不受VDS影響，僅由VGS決定。
• 轉移特性：直接反映了柵極電壓的控制能力，即ID與VGS的函數關系，是設計放大電路時確定靜態工作點（Q點）的重要依據。

主要參數包括：

• 跨導（gm）：定義為漏極電流變化量與引起該變化的柵源電壓變化量之比（gm = ΔID / ΔVGS），它表征了場效應管的電壓放大能力，是衡量其性能的核心參數。
• 開啟電壓VTH（增強型MOSFET）或夾斷電壓VP（JFET和耗盡型MOSFET）：決定器件導通的閾值電壓。
• 最大漏源電壓V(DS)max、最大柵源電壓V(GS)max等極限參數，確保器件安全工作。

三、在線性電路中的應用

在線性工作狀態下，場效應管主要用作放大器。其基本放大組態與BJT類似，常見的有：

1. 共源放大電路：是最基本的放大組態，提供較高的電壓增益，輸入輸出信號反相。類似于BJT的共射放大電路。
2. 共漏放大電路（源極跟隨器）：電壓增益接近1但小于1，輸入阻抗極高，輸出阻抗很低，常用于阻抗變換和緩沖級。類似于BJT的共集電極電路。
3. 共柵放大電路：輸入阻抗低，輸出阻抗高，電流增益接近1，具有較好的高頻特性。

場效應管放大器的優點在于：

• 輸入阻抗極高（尤其是MOSFET），對前級電路或信號源的負載效應極小，非常適合作為高內阻信號源的輸入級。
• 噪聲系數低，常用于低噪聲放大電路。
• 溫度穩定性好，熱穩定性優于BJT。
• 制造工藝簡單，易于集成，是構成現代大規模和超大規模集成電路（如CPU、存儲器）的基礎。

四、與雙極型晶體管（BJT）的對比

在電子線路設計中，選擇FET還是BJT需權衡利弊：

• 控制方式：FET是電壓控制，BJT是電流控制。FET柵極幾乎不消耗驅動功率。
• 輸入阻抗：FET遠高于BJT。
• 線性度：在一定的條件下，F(xiàn)ET的轉移特性比BJT的輸入特性更具平方律特性，線性度有所不同，適用于不同場合。
• 成本與工藝：BJT通常速度更快（在同等工藝下），但MOSFET在微縮化和低功耗集成方面具有絕對優勢。

五、

場效應管憑借其高輸入阻抗、低噪聲、易于集成及良好的可控性，已成為模擬與數字電子線路的基石。掌握其結構、工作原理、特性曲線及基本放大電路，是深入學習《電子線路》線性部分，乃至現代集成電路設計的關鍵一步。無論是分立元件電路還是復雜的硅芯片，場效應管的身影無處不在，深刻理解它將為我們打開電子世界的大門。
